AWG5000 Series

임의 파형 발생기

견적문의
복잡한 최신 신호를 위한 최고의 다기능 신호 발생기

최대 1.2GS/s의 14비트 수직 해상도, 4개의 아날로그 및 32개 디지털 채널 출력의 AWG5000 임의 파형 발생기는 다기능 혼합 신호 생성에 적합한 솔루션입니다. AWG5000 시리즈는 독특한 조합의 아날로그와 디지털 출력 성능을 제공하여 단일 측정 장비로 IF 신호는 물론 아날로그와 디지털 IQ를 생성할 수 있습니다. 또한 고급 시퀀스 및 동적 이동 기능이 추가되어 고도로 복잡한 파형도 실제 환경과 최대한 근접하게 시뮬레이트하도록 쉽게 생성할 수 있습니다.
27~30일 내 배송

특징 및 장점

  • 480 MHz의 캐리어, 높은 동적 범위의 RF 신호
  • 최대 180 MHz의 변조 대역폭과 높은 동적 범위 IF 신호
    • 180 MHz의 변조 대역폭 -58 dBc의 SFDR과
  • 만 4 채널 간소화 테스트 설치를 AWG를 독립 실행 형과 불확실성을 감소
  • 인 RFXpress 소프트웨어는 디지털 변조 및 레이더 신호의 빠른 생성을 가능하게
  • 파형 시퀀싱 및 Subsequencing
    • , 무한 파형 루프의 생성을 가능하게 점프하고, 조건부 분기
    • 실제 세계의 신호 동작을 복제 할 수있는 능력을 향상
  • 동적 점프 기능
    • 외부 환경 변화에 응답 복잡한 파형의 생성을 가능하게
  • 2 또는 4 차동 / 단일 종단 출력은 테스트 유연성을 제공
  • 최대 시스템 동기화 8 마커 출력 이상에
  • 28 디지털 출력 채널은 매우 정확한 디지털 신호를 생성
  • 딥 메모리는 긴 복잡한 파형 시퀀스의 생성을 가능하게
  • 스코프 및 실시간 스펙트럼 분석기에 캡처 된 신호의 재생이 실제 환경의 시뮬레이션이 가능
  • 아래로 800 ps의 해상도 에지 타이밍 시프트 컨트롤
  • 8000 단계 실시간 시퀀싱, 무한 파형 루프 작성 점프하고, 조건부 분기
  • 쉽게 사용하고 알아보기 위해, 테스트 시간 단축
  • 편리한 벤치 탑 폼 팩터
  • 통합 PC는 네트워크 통합을 지원하고 내장 DVD, 이동식 하드 드라이브, LAN 및 USB 포트를 제공합니다

응용 프로그램

  • 고해상도 무선 통신 및 국방 전자
  • 교육 및 연구
  • ADC / DAC 테스트
  • 혼합 신호 설계 및 테스트
  • 실제는, 이상적인, 또는 신호 생성을 왜곡 - 모든 글리치, 이상 현상 및 장애인에 포함
  • 대규모 테스트 시스템의 시스템 동기화 및 타이밍 제어

오늘날의 복잡한 측정 과제에 대한 업계 최고의 혼합 신호 자극 솔루션

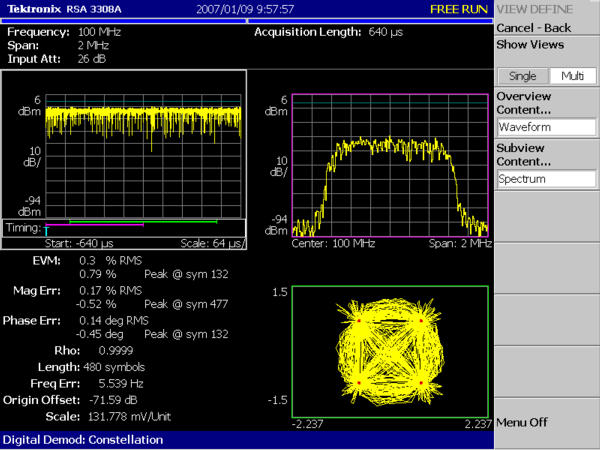

그리고 / Konstelltion 측정.



임의 파형 발생기의 AWG5000 시리즈는 사용하기 쉬운 자체 포함 패키지에서, 샘플 레이트, 수직 해상도, 신호 충실도 및 파형 메모리 길이의 최적 조합을 제공한다. 이 시리즈는, 검증 특징, 그리고 정교한 전자 디자인을 디버깅 디자이너가 직면 한 도전 신호 자극 문제에 대한 업계 최고의 솔루션을 제공합니다.

오늘날의 설계 엔지니어의 요구를 충족 시리즈는 모든 변조 대역폭에 걸쳐 우수한 동적 범위를 제공한다. 14 비트 DAC와 AWG5000 시리즈 모델은 샘플 레이트 8 디지털 마커를 출력하고, 디지털 데이터 출력 (28) 채널 (4) 동기 1.2 GS / s의 2~4 출력 채널까지 쉽게 무선의 거친 측정 문제를 해결 통신 방위 전자, 디지털 가전 제품 설계, 데이터 변환 장치, 테스트 시스템 동기화 및 반도체 설계 및 시험.

열려있는 창 (윈도우 7) 기반 기기는 사용하기 편리하고, 쉽게, 그리고 주변 장치 및 기타 제 3 자 소프트웨어와 연결합니다.



AWG5000 시리즈의 기능이 추가 주요 기능의 추가에 의해 강화된다

수식 편집기

수식 편집기로드, 편집 및 방정식 파일을 컴파일하여 파형을 생성하는 텍스트 문자열을 사용하는 ASCII 텍스트 편집기입니다. 편집기는 제어 및 유연성을 고객이 정의한 매개 변수를 사용하여 더 복잡한 파형을 만들 수 있습니다.

파형 시퀀싱 및 Subsequencing

실시간 시퀀싱 직렬 트랜스미터의 실제 동작을 복제하기에 적합한 무한 파형 루프, 점프, 긴 패턴 길이 생성을위한 조건 분기를 생성합니다.

동적 점프

동적 점프 기능을 동적 파형 시퀀스에 미리 정의 된 인덱스로 이동하는 능력을 가능하게함으로써 복잡한 파형의 생성을 가능하게한다. 사용자는 외부 환경 변화에 대응 (16) 별개의 점프 인덱스를 정의 할 수 있습니다.

LXI 클래스 C

LXI 웹 인터페이스를 사용하여, 당신은 단순히 브라우저의 주소 표시 줄에 AWG의 IP 주소를 입력하여 표준 웹 브라우저를 통해 AWG5000 시리즈에 연결할 수 있습니다. 웹 인터페이스는 네트워크 설정의 장비 상태 및 구성보기,뿐만 아니라 상태 및 수정을 할 수 있습니다. 모든 웹 상호 작용은 LXI 클래스 C 사양을 준수합니다.

무선 I / Q 및 신호 생성 IF

AWG5000 시리즈는 신호 생성 IQ 및 IF 요구를 충족, 180 MHz의 최대 변조 대역폭을 통해 좋은 SFDR을 제공한다.

인 RFXpress (RFX100) 소프트웨어 패키지는 RF 신호의 생성을 간소화 할 수있는 원료 AWG 성능을 이용한다. 변조 방식의 다양한 지원 소프트웨어는 디지털 통신 시스템에 대한 일반 명 또는 예의 하나의 신호를 생성 할 수있을만큼 유연하다. 전력 램핑, 주파수 호핑과 손상이 쉽게 원하는 신호를 생성하기 위해 첨가 될 수있다.

레이더 신호 생성은 당신에게 펄스 레이더 파형을 만드는 최고의 유연성을 제공 인 RFXpress하는 소프트웨어 모듈이다. 그것은 당신에게 펄스 그룹에 펄스 - 투 - 펄스 기차에서 시작하여 자신의 레이더 펄스 제품군을 구축 할 수있는 기능을 제공합니다. 그것은 LFM, 바커와 다상 코드, 사용자 정의 코드, 단계 FM, 비선형 FM, 사용자 정의 FM, 및 사용자 정의 변조를 포함하는 변조 방식의 다양한 지원합니다. 또한 안테나 스캔 패턴, 혼란을 포함 Swerling 대상 모델을 시뮬레이션하도록 (ECCM) 전자 카운터 카운터 측정을 위해 호핑 범위와 도플러 모호성, 주파수를 해결하기 위해 지그재그 PRI와 펄스 트레인을 생성하는 기능, 펄스 - 투 - 펄스 진폭 변화가 및 다중 경로 효과. 인 RFXpress는 IQ를 합성 강력한 쉬운 소프트웨어 패키지와 임의 파형 발생기 신호 IF. 그것은 AWG5000 시리즈의 일부 또는 외부 PC에서 실행됩니다.

환경 신호 생성

레이더 신호는 다른 상용 표준 신호가 동일한 스펙트럼을 공유하고 공존해야한다, 그러나 여전히 성능 저하없이 수행 할 것으로 예상된다. 이는 미션 크리티컬 작업 주어진 무리가 아닙니다. 이 기대를 충족시키기 위해, 레이더 디자이너는 철저하게 설계 / 디버깅 단계에서 모든 코너 케이스를 테스트 할 수 있습니다. AWG5000과 인 RFXpress 환경 플러그인을 제공 극도의 유연성을 정의하고 이러한 최악의 시나리오를 만들 수 있습니다.

당신은 와이맥스, 와이파이, GSM, GSM-EDGE, EGPRS (2A), EGPRS2B, CDMA, W-CDMA, DVB-T, 소음 및 CW 레이더를 포함하여 환경을 정의하는 25 신호를 지정할 수 있습니다. 이 플러그인은 또한 완벽하게 다른 (레이더, 일반 신호 등 포함) 인 RFXpress 플러그인뿐만 아니라 matlab에에서의 신호 가져올 수 있습니다 ® 사용자 환경에와 텍트로닉스의 스펙트럼 분석기와 오실로스코프를. 또한 표준 특정 신호의 PHY 매개 변수를 구성 할 수 있습니다. 당신은 캐리어 주파수, 전력을 정의 시작 시간 및 기간 환경의 모든 신호를, 그래서 당신은이 신호가 서로 간섭 / 상호 작용하는 방식을 완전히 제어 할 수 있습니다.

혼합 신호 생성

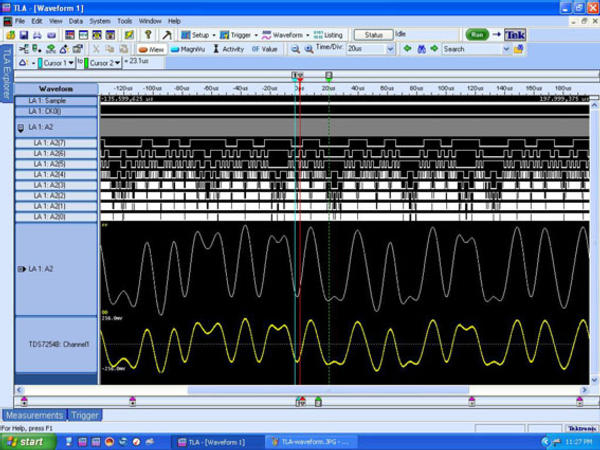

TDS / TLA iView에 의해 혼합 신호 테스트.



AWG5012과 AWG5002 모델들을 디지털 설계 및 검증 시스템 동기화 및 ADC / DAC 테스트와 같은 디지털 신호 생성 애플리케이션을위한 다양한 솔루션으로 고해상도의 에지 위치와 선택적 28 디지털 출력 채널을 갖는다.
