AWG7000 Series

임의 파형 발생기

견적문의
최고의 유연성 및 탁월한 성능

최대 24GS/s 및 10비트 수직 해상도의 임의 파형 발생기AWG7000는 날로 증가하는 측정 문제 해결을 위한 업계 최고의 신호 자극 솔루션을 제공합니다. 지터, 노이즈, 기타 신호 감쇠를 제어하면서 매우 복잡한 신호를 간편하게 생성할 수 있는 AWG7000 시리즈 임의 파형 발생기는 복잡한 신호 생성이 필요한 모든 애플리케이션, 고속 시리얼 데이터의 수신기 스트레스 테스트 또는 광대역 신호 생성 애플리케이션에 적합한 솔루션입니다.
27~30일 내 배송

특징 및 장점

  • 광대역 RF / MW 변조 대역폭
    • 최대 9.6 GHz의 주파수 범위에 걸쳐 복잡한 광대역 신호를 생성
    • 변조 대역폭을 생성 최대 5.3 GHz의의 (-3 dB)
  • 파형 시퀀싱 및 Subsequencing
    • , 무한 파형 루프의 생성을 가능하게 점프하고, 조건부 분기
    • 실제 세계의 신호 동작을 복제 할 수있는 능력을 향상
  • 동적 점프 기능
    • 외부 환경 변화에 응답 복잡한 파형의 생성을 가능하게
  • 최대 10 비트 사용 가능한 수직 해상도
    • 54 dBc의 SFDR과 1 GHz의 변조 대역폭에서도 신호를 생성
  • 딥 메모리
    • 긴 복잡한 파형 시퀀스의 생성을 가능하게
  • 직관적 인 사용자 인터페이스는 테스트 시간을 단축
  • 통합 PC는 네트워크 통합을 지원하고 내장 DVD, 이동식 하드 드라이브, LAN, eSATA를, 그리고 USB 포트를 제공합니다
  • 이러한 전치 왜곡 효과 추가 등의 개선 사항을 포함하여 오실로스코프의 재생 및 실시간 스펙트럼 분석기 캡처 된 신호,
  • 이러한 매쓰 캐드, MATLAB, Excel 및 기타와 같은 타사 도구에서 수입 파형 벡터

응용 프로그램

  • 통신 및 국방 전자에 대한 광대역 RF는 / MW
    • 광대역 직접 RF / MW 출력 최대 9.6 GHz의 캐리어
  • 고속 직렬 통신
    • 복잡한 직렬 데이터 스트림 6 GB / s의 데이터 속도 (배속 오버 샘플링, 인터리브)까지
    • 수 있도록 모든 프로필 다단계 신호를 제공 외부 전원 결합 장치없이 타이밍 (지터) 마진 테스트
  • 혼합 신호 설계 및 테스트
    • 2 채널 아날로그 플러스 4 채널 마커 출력
  • 고속, 낮은 지터 데이터 / 펄스 및 클럭 소스
  • 실제, 이상적 또는 왜곡 된 신호는 - 동시 신호 장애인에의 조합을 생성

탁월한 성능

성능 임의 파형 발생을위한 필요성이 광범위하고 다양한 애플리케이션을 통해 걸쳐있다. 업계를 선도하는 AWG7000 시리즈 임의 파형 발생기 (AWG)는 성능, 샘플 속도, 신호 충실도와 타이밍 해상도의 최첨단 벤치 마크를 나타냅니다. 이상, 왜곡, 또는 "실제"신호를 생성, 생성하거나 복제 할 수있는 능력은 설계 및 테스트 과정에서 필수적이다. 최대 24 GS / s의 10 비트 수직 해상도와 AWG의,의 AWG7000 시리즈는 측정 문제를 계속 증가를 위해 업계 최고의 신호 자극 솔루션을 제공합니다.이 신호 특성을 완벽하게 제어를 포함하는 매우 복잡한 신호를 쉽게 생성 수 있습니다.



AWG7000 시리즈 시리즈의 기능이 추가 주요 기능의 추가에 의해 강화된다

수식 편집기

수식 편집기로드, 편집 및 방정식 파일을 컴파일하여 파형을 생성하는 텍스트 문자열을 사용하는 ASCII 텍스트 편집기입니다. 편집기는 제어 및 유연성을 고객이 정의한 매개 변수를 사용하여 더 복잡한 파형을 만들 수 있습니다.

파형 시퀀싱 및 Subsequencing

실시간 시퀀싱 직렬 트랜스미터의 실제 동작을 복제하기에 적합한 무한 파형 루프, 점프, 긴 패턴 길이 생성을위한 조건 분기를 생성합니다.

동적 점프

동적 점프 기능을 동적 파형 시퀀스에 미리 정의 된 인덱스로 이동하는 능력을 가능하게함으로써 복잡한 파형의 생성을 가능하게한다. 사용자는 외부 환경 변화에 대응 256 별개의 점프 인덱스를 정의 할 수 있습니다.

LXI 클래스 C

LXI 웹 인터페이스를 사용하여, 당신은 단순히 브라우저의 주소 표시 줄에 AWG의 IP 주소를 입력하여 표준 웹 브라우저를 통해 AWG7000 시리즈에 연결할 수 있습니다. 웹 인터페이스는 네트워크 설정의 장비 상태 및 구성보기,뿐만 아니라 상태 및 수정을 할 수 있습니다. 모든 웹 상호 작용은 LXI 클래스 C 사양을 준수합니다.

광대역 RF 신호 생성


AWG7000과 인 RFXpress로 만든 AWG 레이더 펄스.



생성 RF 신호는 점점 더 복잡해지고 더 어렵게 RF 엔지니어가 정확하게 일치하고 마진 테스트에 필요한 신호를 생성하기 위해 제작된다. 인 RFXpress와 결합 할 때, AWG7000 시리즈는 이러한 어려운 설계 문제를 해결할 수 있습니다. 인 RFXpress는 디지털 변조 된베이스 밴드 IF, 완전히 AWG7000 시리즈 임의 파형 발생기 (AWG의)의 광대역 신호 생성 기능을 이용하여 새로운 차원 신호 생성 복용 RF 신호를 합성 소프트웨어 패키지이다. 함께 AWG7000과 인 RFXpress는 5.3 GHz의 (-3 dB)의 아무 곳이나 9.6 GHz의 주파수 범위 내에서 최대 광대역 변조 된 신호를 생성 할 수있는 능력이다 "주문형 대역폭", 엔지니어를 제공합니다.

최신 디지털 RF 기술 때문에 종종 점점 레이더, RF의 COMMS, OFDM 및 UWB 많은 RF 애플리케이션에서 보이는 넓은 대역폭 및 빠르게 변하는 신호를 생성 할 필요가 다른 테스트 장비의 성능을 초과한다. 인 RFXpress와 함께 사용될 때, AWG7000 시리즈 변조 다양한 포맷을 지원하고 복잡한 RF 파형을 생성하는 작업을 단순화한다. AWG7000 시리즈 시리즈 장비는 완벽하게 변조 된베이스 밴드, 중간 주파수 (IF) 신호, 또는 직접 생성 된 RF 파형을 생성 할 수있는 방법을 고객에게 제공합니다.

레이더 신호 생성

진보 된 레이더 신호를 생성하는 것은 종종 샘플링 레이트의 아날로그 대역폭 및 메모리의 관점에서 AWG에서 뛰어난 성능을 요구한다. 텍트로닉스 AWG7000 시리즈는 5.3 GHz의 (-3 dB)까지 폭 변조 대역폭을 제공함으로써, 첨단 레이더 신호 생성을위한 새로운 산업 표준을 설정합니다. 최대 24 GS의 샘플 속도 /를 AWG7000 시리즈는 직접 RF 신호 결코 가능 전에 AWG에서 생성 할 수 있습니다이야. IQ 생성이 요구되는 경우에, AWG7000하여 신호 품질을 개선하는, 신호를 오버 샘플링 할 수있는 능력을 제공한다.

AWG7000 시리즈와 인 RFXpress는 복잡한 레이더 신호를 생성하기위한 완벽한 솔루션입니다. 고객은 사용자 정의 레이더 펄스 스위트 룸을 만드는 최고의 유연성을 제공한다. 이러한 LFM, 바커와 다상 코드, 단계 FM 및 비선형 FM으로 변조 유형은 쉽게 AWG를 사용하여 생성되고, 인 RFXpress의 유연성은 고객이 정의한 변조 유형을 필요로하는 파형의 생성을 가능하게한다. AWG 및 인 RFXpress 콤보는 안테나를 포함 Swerling 대상 모델을 시뮬레이션하도록 (ECCM) 전자 카운터 카운터 측정을 위해 호핑 범위와 도플러 모호성, 주파수를 해결하기 위해 지그재그 PRI와 펄스 트레인을 생성하는 기능, 펄스 - 투 - 펄스 진폭 변화가 스캔 패턴, 혼란, 및 다중 경로 효과.

환경 신호 생성

레이더 신호는 다른 상용 표준 신호가 동일한 스펙트럼을 공유하고 여전히 성능 저하없이 수행 할 것으로 예상된다 공존해야합니다. 이는 미션 크리티컬 작업 주어진 무리가 아닙니다. 이 기대를 충족시키기 위해, 레이더 디자이너는 철저하게 설계 / 디버깅 단계에서 모든 코너 케이스를 테스트 할 수 있습니다. AWG7000 시리즈와 인 RFXpress 환경 플러그인을 제공 극도의 유연성을 정의하고 이러한 최악의 시나리오를 만들 수 있습니다.

당신은 와이맥스, 와이파이, GSM, GSM-EDGE, EGPRS (2A), EGPRS2B, CDMA, W-CDMA, DVB-T, 소음 및 CW 레이더를 포함하여 환경을 정의하는 25 신호를 지정할 수 있습니다. 이 플러그인은 또한 완벽하게 다른 (레이더, 일반 신호 등 포함) 인 RFXpress 플러그인뿐만 아니라 matlab에에서의 신호 가져올 수 있습니다 ® 사용자 환경에와 텍트로닉스의 스펙트럼 분석기와 오실로스코프를. 또한 표준 특정 신호의 PHY 매개 변수를 구성 할 수 있습니다. 당신은 캐리어 주파수, 전력을 정의 시작 시간 및 기간 환경의 모든 신호를, 그래서 당신은이 신호가 서로 간섭 / 상호 작용하는 방식을 완전히 제어 할 수 있습니다.

일반 OFDM 만들기

오늘날 무선 통신의 세계에서, OFDM 짧은 중간 거리에서 많은 양의 디지털 데이터를 전송하기위한 선택의 변조 방식이되고있다. 넓은 대역폭 및 다중 반송파에 대한 필요성은 RF 수신기를 테스트하기 위해 OFDM 신호를 생성 할 필요가 엔지니어를위한 도전을 만들 수 있습니다. 인 RFXpress와 결합 할 때 AWG7000 시리즈는, 사용자가 OFDM 신호 정의의 모든 부분을 구성 할 수 있습니다. 엔지니어는 전체 OFDM 프레임을 만들거나 인 RFXpress 소프트웨어는 일부 신호 측면에 대한 기본값을 선택할 수 있도록 신호를 심볼로 심볼을 구축 할 수 있습니다. AWG / 인 RFXpress 콤보 리드 솔로몬, 회선 및 스크램블링을 포함하는 형식을 코딩 다양한 데이터를 지원합니다. 사용자는 입력 변조 및 기본 데이터에 대해 독립적으로 구성 할 수있는 각 부반송파 심볼을 정의 할 수있다. 인 RFXpress 소프트웨어는 선택된 심볼의 모든 캐리어의 요약을 제공하는 심볼 테이블을 제공함으로써 OFDM 신호의 모든 측면에 대한 가시성을 제공한다. OFDM 패킷 / 프레임이 OFDM 패킷의 심볼들 / 프레임 부분들 사이의 간격을 지정하여 구축 할 수는 노이즈 게이트를 추가함으로써 강조 될 수있다.

UWB-와이 미디어 (UWBCF / UWBCT)

직접 와이 미디어 신호는 쉽게 AWG7000과 인 RFXpress 만들어집니다.



초 광대역 (UWB) 무선 저전력, 단거리 무선 애플리케이션을 위해 설계 성장하는 기술입니다. UWB 무선 범용 직렬 버스 (USB)와 같은 애플리케이션을위한 최고의 기술로 떠오르고있다. UWB 무선 장치는 일반 OFDM 무전기처럼 넓은 신호 대역폭 및 다중 캐리어를 필요로하지만, UWB는 또한 설계 단기간 펄스를 필요로 만드는 UWB 테스트 신호를 매우 어렵게 만들 수있는 열 잡음 플로어 근처 전력 스펙트럼 밀도 (PSD를)를 전송한다. 다행히도, AWG7000 시리즈 및 인 RFXpress는 UWB 테스트 신호의 생성을위한 견고한 솔루션을 제공합니다.

AWG7000 인 RFXpress 및 디지털 합성 및 UWB 스펙트럼 신호를 생성하는 기능을 갖는다. 맞춤 UWB 신호들 중 하나 또는 최신의 WiMedia 명세서에 정의 된 내용은 AWG7000 용액 1.6 GHz의 변조 대역폭에 걸쳐 실시간 홉 대역에 필요한 신호를 재현 할 수있다. 인 RFXpress 소프트웨어는 사용자에게 프리앰블 동기화 시퀀스, 커버 시퀀스 및 TFC를 포함한 UWB 신호의 특성을 완벽하게 제어 할 수 있습니다. 와이 미디어 응용 프로그램의 여섯 밴드 그룹 (BG6에 BG1)는 상향 변환하는 AWG7000 기기를 사용할 때 신호를 / 생성하는 사용자에게 3 가지 옵션을 제공, 하나 IQ, IF, 또는 직접 RF 신호를 생성 할 수 있습니다.

고속 직렬 신호 생성

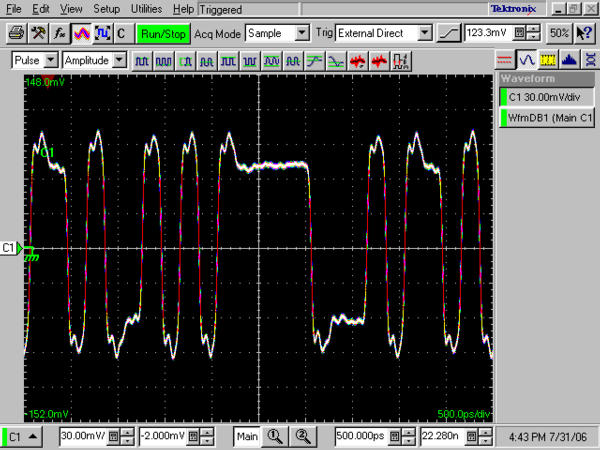

쉽게 AWG7000 및 SerialXpress 디지털 데이터 손상을 만들 수 있습니다. 디지털 데이터를 디엠 퍼시스는 AWG7000 및 SerialXpress를 사용하여 추가로.





이진 데이터 - 시리얼 신호는 단순한 1과 0의 전적으로 만들어집니다. 역사적으로 엔지니어들은 디지털 신호를 생성하는 데이터 생성기를 사용하고 있습니다. 클럭 속도는 다음과 같은 간단한 것들을 증가 1과 0이 더 있기 때문에 디지털 데이터에 포함 된 아날로그 파형과 같이하기 시작함에 따라 아날로그 이벤트입니다. 제로 상승 시간과 교과서 디지털 신호를 완벽하게 평평한 꼭대기는 더 이상 현실을 대표하지 않습니다. 전자 환경 노이즈, 지터, 누화 분산 리액턴스, 전원 변동 및 다른 단점을 갖는다. 각각의 신호에 그 요금을합니다. 실제 디지털 "구형파는"거의 이론적 대응과 유사합니다. AWG7000 시리즈는 아날로그 파형 소스이기 때문에 디지털 데이터 스트림을 생성하고 실제 환경에서 발생하는 아날로그 결함을 모방하는 데 사용되는 완전한 단일 박스 솔루션이다. AWG7000도 엔지니어는 전송선을 통해 전파의 영향을 구체화 신호를 생성 할 수 있도록 직접 합성 기법을 사용한다. 상승 시간, 펄스 형태, 지연, 및 수차는 모든 AWG7000 시리즈 장비 제어 할 수 있습니다.SerialXpress 소프트웨어 패키지와 함께 사용될 때, 엔지니어는 최대 6 개 Gb / s의 속도에 도달하는 디지털 신호의 모든 부분에 대한 제어를 제공한다. 이것은 엄격한 수신기 테스트 요구 사항에 필요한 정확히입니다.

SerialXpress는 지터 (주기율표 랜덤, 정현파) 노이즈 등의 디지털 데이터의 손상의 다양한 만들 AWG7000 시리즈 장비를 가능하게하는 통합 SW 도구 전 / 디엠 퍼시스, 듀티 사이클 왜곡, 심볼 간 간섭 (ISI) 듀티 사이클 왜곡 (DCD), 및 확산 스펙트럼 클러킹 (SSC). 전송 모두 보드의 환경과 케이블 SerialXpress에 업로드 시금석 파일을 사용하여 에뮬레이션 할 수 있습니다.AWG7000 시리즈와 SerialXpress 솔루션은 포트, SAS, PCI-E, USB, 및 파이버 채널 표시 등 SATA와 같은 오늘날의 고속 시리얼 어플리케이션의 많은 기본 패턴 파형을 제공합니다.

고속 시리얼 애플리케이션을위한 AWG7000 시리즈는 확인 특성화 할 필요가 디지털 디자이너, 디버그 복잡한 디지털 설계가 직면 한 도전 신호 자극 문제를 해결하기위한 업계 최고의 솔루션을 제공합니다. 파일 기반 구조는 복합 데이터 스트림을 생성하기 위해 직접 합성을 사용하고, 단순 반복성을 사용자에게 제공하고, 유연성은 고속 직렬 통신 애플리케이션에서 거친 신호 발생 문제를 해결하기 위해 필요했다.
