Torque Tranducer
> 제조상품 > Torque Tranducer
>FEATURE - RPM Sensor 부착형
- 회전하는 물체의 연속적인 토르크 측정
- Strain Gauge 방식으로서 브러쉬와 슬립링을 사용하여 정밀도가 높다.>APPLICATION - Motor의 동력 Test
- 감속기의 부하 Test
- 볼트, 너트 규정 Torque 체결장치
- 클러치, 브레이크 Test

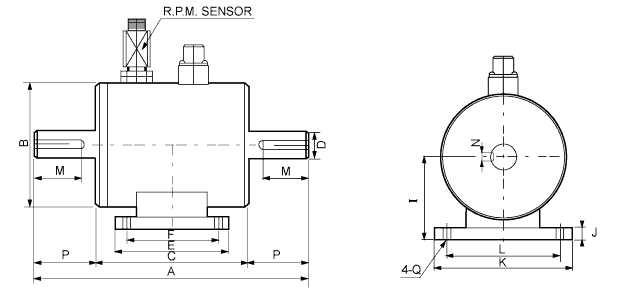

- 클러치,변속기, 브레이크의 특성 Test>SPECIFICATION Rated capacity 1kgf ~ 300kgf-m Rated output 1.5mV/V ±1% Nonlinearity 0.1% of R.O Hysteresis 0.1% of R.O Repeatability 0.1% of R.O Terminal resistance input 350±3.5Ω Terminal resistance output 350 ±3.5Ω Insulation resistance 200MΩ Temperature range compensated 0.3% R.O/10℃ Temperature range safe 0.2% Load/10℃ Exitation recommeneded 10V DC Safe overload 150% R.C >DIMENSION
>DIMENSION TABLE (unit : mm) Capacity A øB C
øD E
F
I
J
K
L
M
N
Q
P
1,2kgf-m 205 110 120 20 95 75 70 10 120 100 35 5 9 42.5 5,10kgf-m 220 110 130 23 105 85 70 10 120 100 36 7 9 45 20,50kgf-m 285 120 150 38 110 90 75 10 130 110 55 10 9 67.5 100,200kgf-m 350 140 154 63 120 95 90 15 160 135 80 18 11 98 300,400kgf-m 400 140 154 63 120 95 90 15 160 135 110 18 11 123 ※본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다. -
제품 사양은 변경 될 수 있습니다.
제품마다 납기는 차이가 있을 수 있습니다.
